自动式榫槽机_数控机床木工榫槽机
- 实木三轴榫槽加工中心 台面1500*4800mm加工效率高，尺寸限制小、30mm-1500mm宽200mm-4800mm长随意加工，8刀任意切换。台面平铺、夹料、手动、联动任意切换、可4把刀同时交替工作、常规工
- 咨询热线：18660188729
-
产品详情
非常感谢贵公司对实木榫槽加工中心的询价，佳梆数控将对以下实木加工设备作出详细的报价：
实木三轴榫槽加工中心 台面1500*4800mm
加工效率高，尺寸限制小、30mm-1500mm宽200mm-4800mm长随意加工，8刀任意切换。台面平铺、夹料、手动、联动任意切换、可4把刀同时交替工作、常规工件无需换刀一次夹装完成工艺、可自由编程不受模块化程序限制、普工即可操作完成生产加工。
山东佳梆数控科技集团集研发、生产、销售为一体，是济南最早研发生产木工加工中心，盘式换刀木工加工中心，排式换刀木工加工中心，气动换刀木工雕刻机，多工序木工雕刻机，公司占地面积30000平方米，拥有大学以上学历专业人才100余人，拥有强大的研发团队和生产能力，是一家集CNC数控技术的研发、生产、销售、服务为一体的高新技术企业。
专业制造木工加工中心，盘式换刀木工加工中心，排式换刀木工加工中心，气动换刀木工雕刻机，多工序木工雕刻机等木工雕刻机、石材雕刻机、泡沫模具雕刻机、激光切割机、等离子切割机、刻字机等系列产品，设备配置主要采用意大利，日本以及德国等国的原装进口部件。公司引进国际先生产技术生产工艺，独立研发和生产高品质、高性价比的数控设备，持续为客户创造最大价值。我们公司雕刻机品牌为“佳梆数控”。
产品已被广泛应用于广告行业、木工行业、板式家具行业，吸塑门行业，全屋定制，工艺礼品、建筑模型、电子、CAD/CAM工业模具行业、装饰装潢、服装、包装、印刷、印染、印章等多种行业.
公司坚持以“市场为导向”的经营原则，贯彻“质量第一，顾客至上”的经营理念，先后在全国各大城市全球多个国家建立专业的销售服务网点，为用户提供设计、安装、培训、调试、维护、咨询等全国服务。我们产品不仅遍布全国，而且远销东南亚、中东、非洲、欧美等地。
公司奉行以管理求效益，以质量求生存，以信誉求发展的经营理念，积极提高产品质量价值观，坚持专业化和实用化的产品设计原则，追求卓越、不断进取、竭诚为各行业广大用户提供质优价廉的产品完善系统服务，积极开拓国内外市场，铸造行业品牌。
典型应用展示

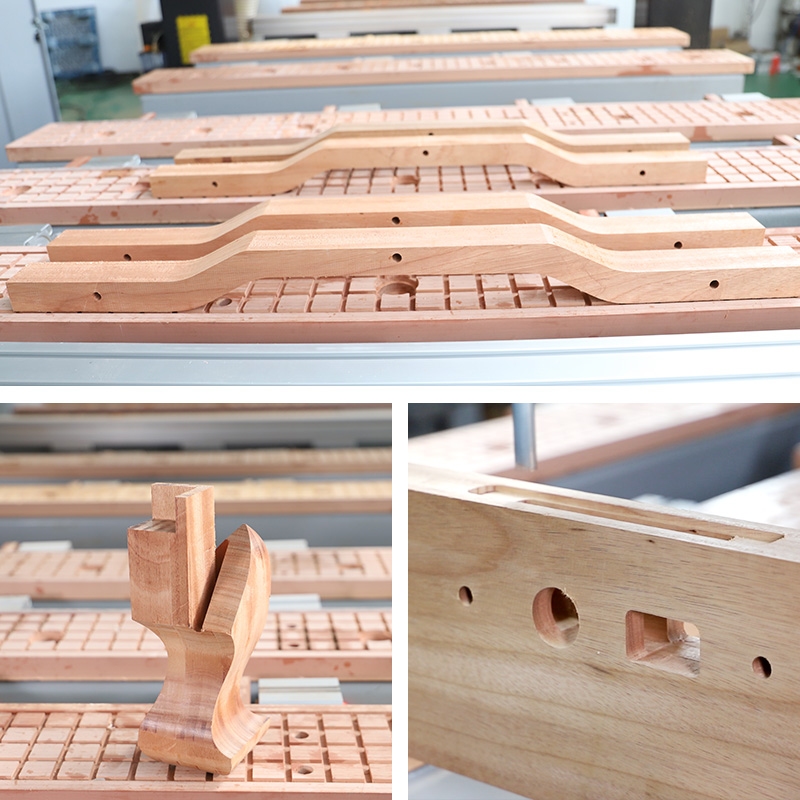

应用于新中式实木家具的榫槽、打孔、拉槽、浮雕、切割等加工，集铣孔、铣槽、铣型、起线于一体，能有效替代吊锣、地锣、立铣、摇摆钻、燕尾榫机、方孔钻等传统的低效设备。
>橱柜门板，板式家具，实木门锁孔及合页槽；
>加工方孔、圆孔、插肩母榫，可定制燕尾榫、挂销孔等特殊功能；
>各种角度、长度打孔，方孔圆孔可选；
>各种规格圆孔打孔加工；
>各种规格槽孔，钻头、锯片可选；
>各种规格插接榫加工；
实木设备简介
设备参数
| 机器行程 | 1500*4800mm | ||||
| X轴行程 | 1500mm | Y轴行程 | 4800mm | Z轴行程 | 300mm |
| 整机最大加工尺寸 | 宽1500*长4880mm | ||||
| 单工位最大加工尺寸 | 宽1500*长2360mm | ||||
| 4工序最大加工尺寸 | 宽200*长2360mm | ||||
| 单工件吸附尺寸 | 宽200*长1500mm | ||||
| Z轴最大加工厚度 | 300mm | ||||
| 文件格式 | G代码 | ||||
| 外形尺寸 | L5680mm W2880mmH2480mm | ||||
| 机器重量 | 5.5吨 | ||||
| 工作电压/频率 | 380V/ 50Hz | ||||
| 气压 | 0.6以上 | ||||
| 榫孔刀规格 | 4-18 | ||||
| 方孔钻规格 | 可定制6-10 | ||||
| 润滑油 | 自动 | ||||
设备配置
| 床身 | 重型稳定床身,数控龙门铣CNC一次成型加工，结构稳定，精度保证，时效回火，不易变形 |
| 主轴 | 瀚琪HQD风冷3.5KW主轴*8个 |
| 驱动 | 大扭矩私服电机驱动+Z轴抱闸 |
| 减速机 | 台湾新宝减速机(Z轴采用的联轴器一律为高精度膜片联轴器） |
| 控制系统 | 台湾宝元面板一体机+无线手轮 |
| 齿条 | 台湾高精度合金硬齿面斜齿条+合金硬齿轴 |
| 导轨 | 三轴台湾方轨、滑块 |
| 丝杠 | 原装进口台湾TBI3210高精度耐磨丝杠 |
| 电气元件 | 法国施耐德、日本欧姆龙、正泰匹配使用（低压电器） |
| 变频器 | 军工级富菱变频器 |
| 电缆线 | 外商独资企业江苏捷迅或是上海易初高柔屏蔽数控机床专用电缆 |
| 工件固定方式 | 台面平铺、夹料、手动、联动任意切换 |
| 连接件 | 传动件采用12.9级高强度螺丝固定 |
| 润滑系统 | 电动机油泵微电脑集中润滑控制，定时定量打油 |
| 精度保证 | 各轴钢性固定，精度件加装定位销 |
| 随机配置 | 自动注油系统、自动对刀仪、刀具、工具箱等 |
| 备注 | 1.含刀具、钻头各一套，含工具箱以及扳手； 2.拖链一律为加厚全封闭拖链，主轴挂板为整体铝板（一般工厂是用的铸铝的,容易变形），电线为高柔带屏蔽电线，限位开关为日本欧姆龙限位。 |
3.4 配件细节
床身
经过大型数控五面铣打孔攻丝,坚决杜绝人工打孔,严格的加工工艺,确保设备长期在恶劣环境下使用不变形。
加强筋
Y轴立柱结构，台湾创新设计，两侧增加加强筋，底部支撑加宽加长，运行更稳定，刹车更灵敏
带钢
X轴、Y轴增加带钢，减少了共振，许多厂家设备直接铣型无带钢，许多设备的故障也都是从共振开始形成的。
定位气缸
X、Y轴定位气缸，气缸内轴直径20mm，可承受大板的撞击力度，翻板定位精度高，组装出的柜体不受其精度影响。
齿条
全部采用高精密斜齿齿条，齿面经过高周波热处理，大大提升了齿面的硬度以及耐磨性。在高速速度运行时，精度高，噪音小。而其他厂家通常选用国产齿条,齿面硬度不够，耐磨低，不适合高速运行甚至造成研齿现象造成齿条报废。
恒压定量注油系统
不受温度影响，润滑效果好，不滴油，对板材不会造成破坏，对导轨和齿条的传动装置保养到位，延长其使用寿命。
线路规整
所有的电线信号线采取弱电和强电分开走线，避免小厂家的混搭走线（不仅容易线路干扰并且时间久了会容易折断）。
3.5 机器升级
1、多主轴加工系统
有效提升工作效率，有利于快速回收成本。
2、弯料压直系统
3、多工位多功能工作台
